车用尿素泵SCR检测系统
时间:2021-3-17 10:52:10
浏览:
品牌:泰山海特
订购热线:13954885825
车用尿素泵SCR检测系统—3000型 1、根据所测尿素泵插入对应的吸液管、溢流管、喷嘴管、气源管。
详细内容

车用尿素泵SCR检测系统—3000 使用说明书

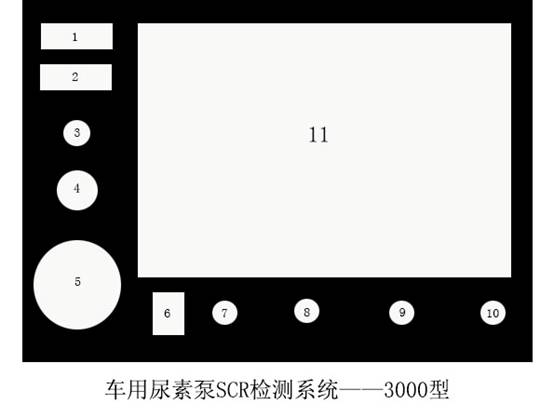

一、简介

未标题-2 副本

1、直流电压表24V

2、尿素箱液体温度表

3、电源指示灯 直流24V

4、CAN通讯座 6

5、泵通讯线座 16

6、电源总开关 220V

7、尿素箱加热开关

8、量杯排液电磁阀开关

9、气泵开关

10、电脑开启

11、显示器

二、操作说明

1、接入220V电源(左侧)

2、接入气源(左侧)

3、打开电脑开关,待电脑启动后,进入检测系统至待机状态

4、电磁阀:量杯排液时,按住此开关

5、加热开关:尿素液需加热时打开此开关,桶内无液时严禁打开此开关

三、检测流程

   1、根据所测尿素泵插入对应的吸液管、溢流管、喷嘴管、气源管。

   2、选择测试的尿素泵的对应线束,连接好测试系统;

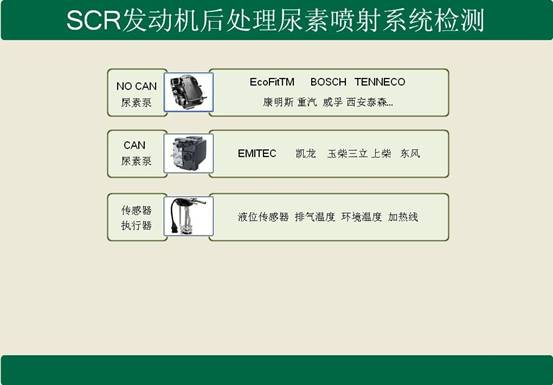

   3、选择要测试的尿素泵类型:CAN尿素泵或非CAN尿素泵。

QQ图片20160808113207

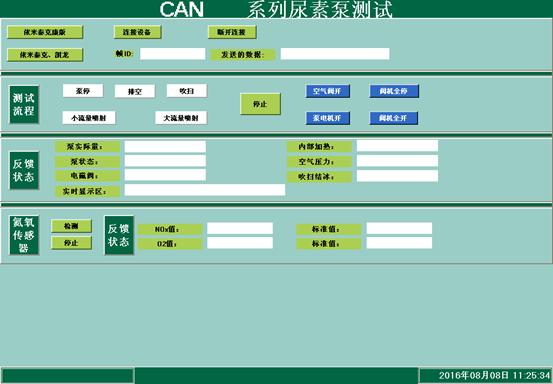

   4、选择CAN尿素泵时进入此界面;选择尿素泵品牌,点击连接设备之后在测试流程处选择需要测试的项目;测试NO传感器时,连接好NO传感器后点击连接设备,之后点击检测注意不要被烫伤。

QQ图片20160808113211

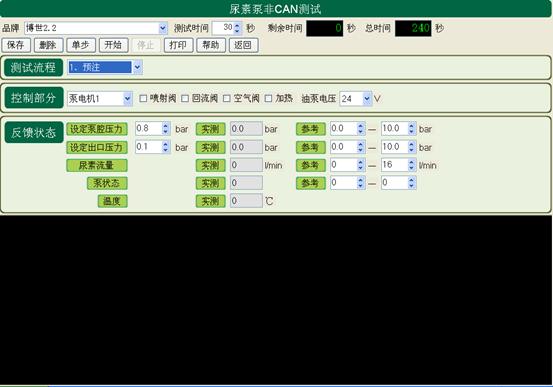

   5、测试非CAN尿素泵时,进入此界面;

QQ图片20160808113215

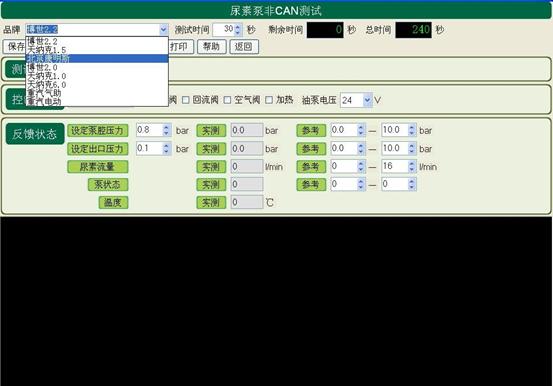

   选择尿素泵品牌

QQ图片20160808113219

   点击开始,会进行预注,建压,喷射,吹扫,四个流程的检测。

    如果只需测试其中一项,选择要测试的项目后,点击单步

QQ图片20160808113223

  控制部分不需要选择,在选择品牌后会自动默认。

四、喷嘴检测

连接喷嘴通讯线(6CAN总线口),连接喷液管,进入CAN尿素泵检测,点击喷射,测试喷嘴雾化状态及流量(喷嘴接入左侧量杯集液器)。

注意事项:使用时请确保设备接地,防止意外发生
